概要
特長
- キセノンランプ1灯式
- 電源内蔵でコンパクト、移動も簡単
- ライトガイドでフレキシブルな照射
- 外付けコントローラーで操作
- 調光機能(80段階)
- RS232Cによる外部制御も可能
応用分野
- 人工光合成研究
- 太陽電池研究
- 光触媒研究
- ディスプレイ検査
- 化粧品研究・評価
など
スペクトル比較
スペクトル合致度
JIS C 8904-9 : 2017 等級評価
当社規定分光分布基準 等級評価
※ウォームアップ時間＝30分以上、有効照射面積の中央部を計測
※出荷時点の等級であり、ランプ寿命全てにおいて保証するものではない
放射照度場所むら
※ウォームアップ時間＝30分以上、有効照射面積の全面を計測

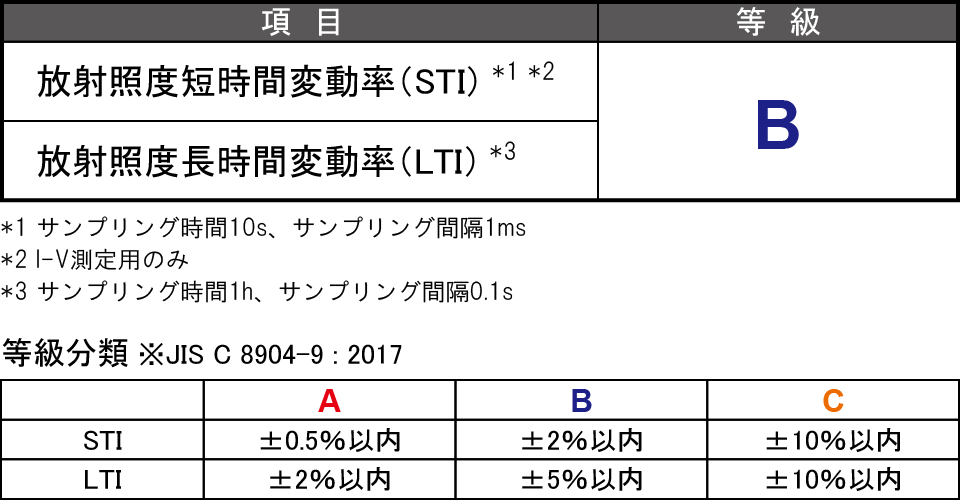

放射照度時間変動率
※ウォームアップ時間＝30分以上、有効照射面積の中央部を計測
構成・付属品
- 本体
- ランプカートリッジ
- ライトガイド取付口
- コントローラー
- 低OH石英ライトガイド (1mまたは2m)
- ロッドレンズ (RLQL80-05)
- コントローラーケーブル (2m)
- 専用電源ケーブル (3ピンソケット、3m)
- RS232Cケーブル (1.8m)
- 取扱説明書
ほか
太陽電池関連製品
ソーラーシミュレータ以外にも各種ラインナップしております。詳しくはお問い合わせください。
オプションアクセサリー
ロッドレンズ固定スタンド
ライトガイド先端のロッドレンズを固定するスタンドです。
※暗幕などのオプションもございます。詳しくはお問い合わせください。
1SUNチェッカー CS-40
ソーラーシミュレータの1SUN(光量)を管理する簡易チェッカーです。
乾電池式で持ち運びも便利です。
遮光めがね
強い光から眼を守るための遮光めがねです。光生物学的安全性(JIS C7550)のリスクを低減します。
RG3(高リスク)⇒RG0(リスクなし)
※JIS T 8141 遮光番号#5対応。
製品仕様
| 型式 | HAL-320W |
| 波長範囲 | 350～1800nm (当社製AM1.5Gフィルターを標準搭載) |
| 発光方式 | 定常光方式 |
| 適用範囲 | I-V測定用、光照射試験用 |
| 放射照度 | 1000W/m2 (1SUN相当) ※基準太陽電池デバイスを用いて設定 |
| 照射面への最大入射角 | 15°以内 |
| 入力電圧 | 定格AC100-240V±10％ 50/60Hz |
| 皮相電力 | 510VA以下 ※AC100V入力/50Hz時 500VA以下 ※AC240V入力/50Hz時 |
| ランプタイプ | 300Wキセノン (UV) |
| ランプ電圧、定格電流 | 14V 21A (DC) ※代表値 |
| ランプ制御方式 | 定電力方式 |
| ランプ寿命 | 500h *1 |
| ランプメンテナンス | アライメントフリー カートリッジ式 |
| 冷却方式 | 強制排気空冷 |
| 機能 | シャッター、タイマー機能、光量調整100～20連続可変、ランプライフ*2 |
| 通信方式 | RS232C ※ケーブル長は3m以下 |
| 制御方式 | コントローラー |
| 安全機構 | ランプ消灯および警告灯点灯 ・ランプ異常時 ・上面扉開時 ・冷却ファン異常時 ・内部温度異常時 サーキットプロテクタ使用、AC入力過電流時遮断 |
| 使用環境 | 温度 10～35℃ 湿度 20～80％ ※結露なきこと |
| 寸法 | 本体 200(W)×300(D)×292(H)mm ※突起物を除く コントローラー 160(W)×37(D)×99(H)mm ※突起物を除く |
| 質量 | 本体 11.3kg コントローラー 0.6kg |
*1 ランプ点灯を保証する時間を指す ただし、納入後1年未満のものに限る
*2 ランプ点灯時間を積算(単位：h)
※製品仕様、外観などは予告なく変更する場合がありますので、あらかじめご了承ください。
